Kurzübersicht der solarthermischen Erwärmung und Kühlungssysteme
Solarthermische Nutzung in der Zeit zwischen September und April zu unterschiedlichen Tageszeiten und Sonnenständen.

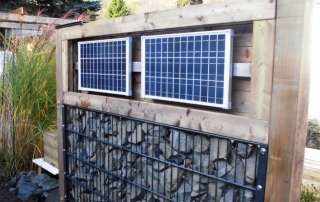

Der Solarkollektor (Wärmewand 2) am Hauseingang Richtung Osten wandelt die ersten Sonnenstrahlen des Tages in Warmluft um. Diese Wärme wird mit den Photovoltaikmodulen links im Bild, die einen Ventilatoren antreiben, in das Gebäude eingeleitet. Auf diese Weise wird Frischluft zugeführt und Heizkosten eingespart.
Im weiteren Tagesverlauf wandert die Sonne Richtung Süden und erwärmt die Luft in dem Sichtschutzelement (Wärmewand 1). Wie beim ersten Modul wird die Wärme durch Ventilatoren in das Gebäude geleitet, die durch die beiden Photovoltaik-Module angetrieben werden. Auch jetzt wird Frischluft zugeführt und Heizkosten gespart.
Zur gleichen Zeit in der das Sichtschutzelemt Wärme ins Gebäude einleitet, wird auch der Solar-Kollektor Rossberg 3D Solar (Wärmewand 3) aktiviert. Dieser führt ebenfalls trockene Warmluft in das Gebäude ein. In diesem speziellen Fall wird der Kellerraum unterhalb des Büros aufgewärmt. Der Büro-Fußboden ist dadurch weniger kalt. Darüber hinaus wird durch die solare trockene Warmluft-Zirkulation dem Schimmel der Nährboden entzogen.
Energie aus dem Garten für unser Büro
Mit dem Lauf der Sonne Energie planen, heißt den Tages- und den Jahresverlauf energetisch und gestalterisch miteinander zu verbinden.
Hier im Schnittmodell zu sehen: Die Solarthermische Wärme aus den Klimawänden 1 bis 3 sind in der Zeit zwischen September und April aktiv und leiten Wärme und Frischluft ins Gebäude ein. In der Zeit zwischen April und September wird über die Gartenstrommodule (s.o.) eine thermische Zirkulation erzeugt. Frische Kaltluft hinter der Klimaweand 1 (blaue Pfeile) wird in das Gebäude eingeblasen. Die Hitzestauung unterhalb des Daches werden gleichzeit nach draßen abgeführt (gelbe Pfeile). Dadurch wird die Kaltluft dem Büre zugeführt. Bei extremer Hitze wird Kaltluft aus dem Keller in das Büro eingeleitet und die Hitze im oberen Teil abgehführt. Bei Gebäuden ohne Keller wird die Zuluft ausgeschaltet und die Photovoltaik-Module liefern Strom für Ventilatoren, die im Gebäude laufen. Hierzu steht mit rossberg sinus ein neues System zur Verfügung. Zu finden unter Innovation und Entwicklung / Corona-Lüftungssystem
Funktion der Wärmewand
Nutzung ca. acht Monate von September bis April.
Die kalte Außenluft wird in der Wärmewand auf eine höhere Temperatur (+5°C bis +35°C) gebracht und durch die Lüfter ins Gebäude eingeleitet.
Anwendungsbeispiel 1:
Die Sonne scheint und heizt die Wärmewand 1 auf. Der Antrieb 1 betreibt den Lüfter, der die so gewonnene solare Warmluft ins Haus einleitet.
Kostenersparnis
pro Jahr (rechnerisch)
Wärmewand: 120 €
Strom für Kühlung: 200 €
Wartung: 150 €
Summe: 470 €
Amortisationszeit
Wärmewand: 18 Jahre
Kühlung: 2,3 Jahre
Bei einer Vergrößerung der Wärmewand erhöht sich der Wirkungsgrad und die Amortisationszeit verringert sich dementsprechend.
Foto unten

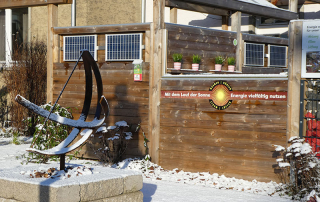

Aufnahme am 14. Februar 2018, 10.20 Uhr: Temperatur im Schatten: -0,5 °C. Durch die Wärmewand im Hintergrund wird mit Hilfe der Photovoltaik 32,2 °C warme Frischluft ins Gebäude eingeführt. Das heißt, 32,7 °C solare Wärme für unser Büro durch unsere patentierte Technik. Die Klimawand bietet viele Einsatzmöglichkeiten.
Der Klimaschutz beginnt in Ihrem Garten

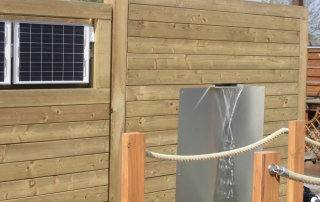

Unser Büro nimmt direkten Bezug auf unsere Außenanlage, die so gestaltet ist, dass unsere Sichtschutzelemente im Winter zusätzlich das Büro belüften und erwärmen und im Sommer kühlen. Des Weiteren wird der solare Strom als Gartenstrom in der Außenanlage wie zum Beispiel für den solaren Wasserfall genutzt. Das hier gezeigte Luftbild dient dazu, Ihnen die Möglichkeiten einer zusätzlichen solaren Energiegewinnung für Wohngebäude zu erläutern. Wie dem Bild zu entnehmen ist, werden die Elemente zu unterschiedlichen Tages- und Jahreszeiten aktiviert. Bei dem solaren Konzept können die scheinbaren Nachteile eines Gebäudes zum Vorteil der Bewohner genutzt werden. Wir haben dieses unter dem neuen Begriff Solar-Synergien zusammengefasst. Aufgrund des neuen Gesamtkonzepts (patentierte Wärmetechnik etc.) sind wir in der Lage, Ihre Außenanlage so zu gestalten, dass sie auch Ihrem Haus positiven Nutzen bringen kann. Diese von uns entwickelte Technologie lässt sich gegebenenfalls in Ihrer Gartenplanung mit einbeziehen. Aber auch ein von uns schön angelegter und gepflegter Garten wird Ihnen auch ohne Solarenergie einen schönen und natürlichen grünen Wohnraum erschaffen. Mit unseren Sichtschutzsystemen schaffen wir neue Räume und geben Behaglichkeit und Geborgenheit. Durch den Doppelnutzen werden Ressourcen gespart.
Erzielte nachhaltige Effekte
